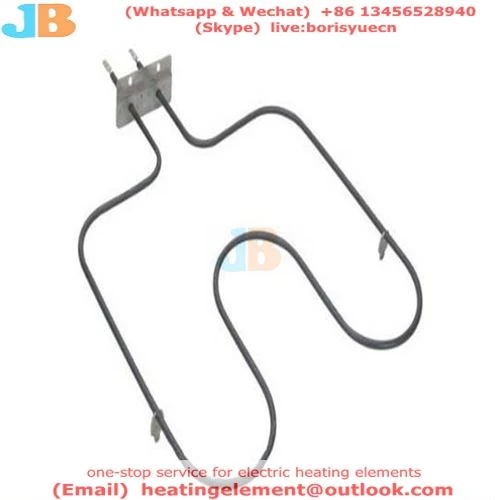

لوله های گرمایشی عموماً به لوله های گرمایشی عمرانی و لوله های گرمایش صنعتی تقسیم می شوند و لوله های گرمایش صنعتی اغلب محصولات غیر استانداردی با سازه های مختلف هستند. طراحی سازه اغلب برای نصب تجهیزات گرمایشی یا زیبایی شناسی مناسب است، بنابراین در طراحی نیز ساختارهای لوله گرمایشی زیادی وجود دارد که باید به آنها توجه کنیم. مطابق با "JB / T 2379-93 صنعتی گرمایش لوله استاندارد" ، من در مورد برخی از قوانین طراحی ساختار لوله گرمایش برای مشتریان برای اشاره به هنگام انتخاب مدل صحبت کنید.
1. در هنگام طراحی لوله گرمایش، اثرات انبساط حرارتی و انقباض، آبلاسیون، اکسیداسیون، و خزش باید در نظر گرفته شود برای جلوگیری از شکست ناشی از تغییر شکل در طول عمل طبیعی است.
۲- طراحی ساختار داخلی لوله گرمایشی باید اطمینان حاصل کند که بالاترین دمای مواد انتخاب شده برای ساخت لوله گرمایشی یا بالاترین دمایی که ممکن است در پردازش آن با آن مواجه شود آسیب نمی بیند، و باز هم می تواند به طور قابل اعتمادی کار کند.
3. طراحی ساختار ولدینگ لوله گرمایش باید استانداردهای مربوطه را برآورده کند. درز گرمایشی لوله تحت فشار، به ویژه قسمتی که در ظرف وجود دارد، باید تا حد امکان چند باشد و تنظیم درز گرمایشی باید بررسی آن آسان باشد.
۴- طراحی پوسته لوله گرمایشی فشارده و لوازم جانبی آن باید استانداردهای مربوطه را رعایت کند.
5. لوله گرمایش (از جمله پایان) باید مهر و موم شده است.
6. لوله گرمایش مورد استفاده برای گرم کردن محیط خورنده باید یک لوله فلزی مقاوم در برابر خوردگی و یا دارای آستین محافظ برای اطمینان از عمر کاری لوله گرمایش.
۷- هنگامی که پوسته لوله گرمایشی از فولاد معمولی یا سایر مواد آلایی با عملکرد بهتر از فولاد معمولی ساخته می شود، ضخامت دیوار آن نباید کمتر از ۰٫۳۵ میلی متر باشد. هنگامی که پوسته از مواد آلیاژی مس یا مس ساخته می شود، باید با توجه به قدرت مکانیکی مربوطه ساخته شود. خود را با محیط کاری خشن سازگار کنید.
۸- شعاع خمش لوله گرمایشی نباید کمتر از ۵/۲ برابر قطر لوله گرمایشی باشد.
9. شکل منحنی لوله گرمایش باید اطمینان حاصل شود که انتهای داخلی میله سرب در بخش مستقیم لوله است، و فاصله از نقطه شروع خم نباید کمتر از 10mm.
10. جهت دو بخش رهگیری با اختلاف پتانسیل بیشتر از 40V در لوله گرمایش، شکاف بین بخش رهگیری و پوسته، و ضخامت پرکننده عایق نباید کمتر از 1mm، و فاصله بین سیم سرب در معرض و پوسته نباید کمتر از 1mm. (توجه داشته باشید: اگر توافقی وجود داشته باشد، شکاف و فاصله فوق می تواند کمتر از یک میلی متر باشد، اما طراحی برای اطمینان از عملکرد و قابلیت اطمینان باید تقویت و با دقت ساخته شود)
۱۱- مساحت مقطعی سیم سرب لوله گرمایشی نباید کمتر از ۷ برابر مساحت مقطعی سیم گرمایشی باشد.
